Обзор блоков питания

Александр Ефимов (IdeaFix)

24.04.05

Оглавление

Методика
1. InWin
1.1. IW-P300A2-0 (300W)
1.2. IW-ISP430J2-0 (430W)
1.3. IW-ISP300J2-0 (300W)
1.4. IW-ISP350J2-0 (350W)
1.5. IW-P430A2-0 (430W)
2. Chieftec
2.1. HPC-360-102 (360W)
2.2. HPC-360-102DF (360W)
2.3. HPC-300-102 (300W)
2.4. HPC-520-302DF (520W)
3. GoldenPower
3.1. GP 300W-B (300W)
4. Super Power
4.1. 200X (300W)
5. 3R System
5.1. 3R System Dynamic RPS 300 (300W)
6. DV
6.1. DV LPJ2 (300W)
6.2. DV LPJ2-20 (300W)
7. Delta Electronics
7.1. DPS-300TB-1 (300W)
7.2. DPS-300TB (from hp case) (300W)
7.3. DPS-300PB-1 (300W)
7.4. DPS-300TB-2 (300W)
8. Gembird
8.1. 500W Model (500W)
Благодарности

Методика

Система:

Материнская плата: ASUS A7N8X-E Deluxe (Nforce2 Ultra400 + mcp-t)

Процессор: AMD ATHLON XP 2500+ Barton (разгон 11*222, 1,8V - напряжение для тестов)

Память: 2*512MB DDR500 (222@444MHz, 2-2-2-5, 2.8V - напряжение для тестов)

Диски:

• 2*160Gb Seagate SATA_RAID0
• 2*10Gb Western Digital PATA
• Matsushita cw-7586 CD-RW
• 2*NEC ND-3520A DVD±RW DL

Корпус: InWin Q2000 1 power.

Измерители: Мультиметр VC890+ и ртутный градусник с пределами 0-200 °С.

Показания термопары мультиметра имеют привычку врать на 3-5 °С туда-сюда, а градусник точен.

Софт: prime95, ASUS PC PROBE, Nero Burning Rom.

NB!: слабые блоки проверяются на менее прожорливой конфигурации - один raid массив, один оптический накопитель. Но и такая конфигурация достаточно хорошо показывает картину. Отнесенные к слабым блоки питания обозначены ссылкой на этот абзац.

Режим простоя: система в собранном корпусе включается, стоит до тех пор, пока напряжения на мультиметре (на asb100 + asus pc probe они имеют привычку колебаться на третьем знаке после запятой) не остаются постоянными в течении 5 минут, затем делается замер «программных» и аппаратных данных.

Режим нагрузки: система в собранном корпусе начинает стирать CD-RW диск на 4-ой скорости и два DVD-RW диска на первой, попутно запускается полнотекстовый поиск по RAID массиву и prime95 в режиме In-place Large FFTs. Через 10 минут устойчивой работы системы напряжения замеряются «программными» и аппаратными средствами. Рядом с замером напряжения под нагрузкой в скобках указан процент отклонения от положения покоя.

Защита от перегрева проверяется так: градусник, обмазанный термопастой, прижимается к радиатору вблизи от термодиода/термистора и радиатор нагревается феном, блок питания естественно включен, система работает. Защита от короткого замыкания (к.з.) проверяется на работающей системе посредством к.з. сначала на шине +5V, затем на шине +12V. Блоки питания охлаждаются стандартными средствами.

P.S. Что для одного блока плюс, то для другого минус. Например: если для блока питания от InWin за 1000 рублей рубленая решетка и отсутствие таходатчика - это минус, то для блока за 200 рублей ни о каком таходатчике и речи быть не может, а рубленная решетка - плюс.

P.P.S. Обычно тестирование проходят несколько (2-5) блоков питания и в обзор попадают характерные для данной модели данные.

^наверх

InWin

Сайт производителя

На данный момент InWin продает следующие блоки питания:

которые обладают следующими свойствами:

• Linear Fan Speed Control
• Over Voltage/Power Protection
• Safety Certification

Хочется добавить, что InWin'овцы дают немного неверные размеры для блоков с двумя вентиляторами - решетка второго вентилятора выступает над поверхностью корпуса миллиметра на 4, итого получаем в высоту не 86 мм, а местами все 90.

При подготовке материала использовались иллюстрации и технические характеристики с сайта производителя (американский сайт).

^наверх

IW-P300A2-0

Итого: плюсы

• Тихий (присутствует функция Noise Killer).
• Холодный выхлоп.
• Стабильность.
• Цена (адекватное соотношение цена/качество).
• Большое количество (7 HDD и 2 FDD) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать от сети 110V.

минусы:

• Рубленная, хоть и с большой площадью отверстий, решетка.
• Отсутствие таходатчика.
• Несколько завышен выход +12В.

...в целом, впечатление от этого Б.П. сложилось приятное. Неискрящий выключатель, хорошие провода, удобные молексы, достаточная мощность - один из немногих 300-ваттников, который тянул тестовую систему еще и с "гостевыми" жесткими дисками, TV-tuner'ом и пр. устройствами. Ради интереса можете прочитать статью и оценить конфигурацию, которую тянул этот Б.П.

^наверх

IW-ISP430J2-0

Итого: плюсы

• 120мм вентилятор, проволочная решетка (хоть ее и не видно, но шума меньше).
• Большое количество (7 HDD, 1 FDD и 2 SATA) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать от сети 110V.
• Пассивный модуль PFC (Power Factor Correction) .
• Холодный выхлоп.
• Отличная стабильность.
• Цена (адекватное соотношение цена/качество).

минусы:

• 1 FDD разъем. Хотя данный блок питания, возможно, позиционируется для установки в корпуса серии Q (хотя по официальной информации им комплектуются S, C, V и Z серии), так что больше ему просто не надо.
• Отсутствие таходатчика.
• Неудобное расположение разъемов на шлейфах: сначала SATA питание, затем два молекса питания PATA дисков. Длины проводов (не смотря на то, что они длинные) может и не хватить до нижних отделений корзины HDD.

NB! OEM FSP400-60PN

...замечательный Б.П., только вот нелогичное (или не понятое мной) расположение разъемов на проводах...

^наверх

IW-ISP300J2-0 "NB"

Итого:

• 120мм вентилятор, проволочная решетка (хоть ее и не видно, но шума меньше).
• Большое количество (5 HDD, 1 FDD и 2 SATA) разъемов и хорошие длинные провода.
• Наличие выключателя на корпусе и возможность работать от сети 110V.
• Пассивный модуль PFC (Power Factor Correction) .
• Холодный выхлоп.
• Цена (адекватное соотношение цена/качество).

минусы:

• 1 FDD разъем. Хотя, блок питания, возможно позиционируется для установки в корпуса серии Q (хотя по официальной информации им комплектуются S, C, V и Z серии), так что, больше ему просто не надо.
• Отсутствие таходатчика.
• Неудобное расположение разъемов на шлейфах: сначала SATA питание, потом два молекса питания PATA дисков. Длины проводов (не смотря на то, что они длинные) может и не хватить до нижних отделений корзины HDD.
• Завышен выход +12В.

NB! OEM FSP300-60PN

..ждал от этого Б.П. не меньше, чем от IW-P300A2-0, а получилось даже чуть меньше.

^наверх

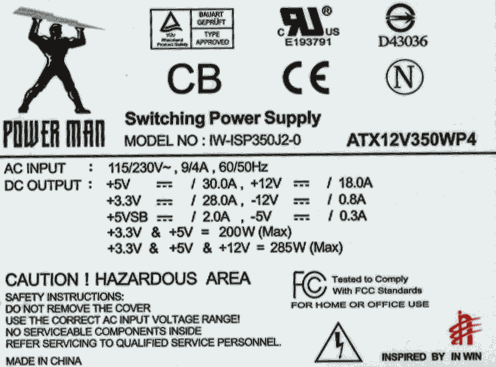

IW-ISP350J2-0

Итого:

• 120мм вентилятор, проволочная решетка (хоть ее и не видно, но шума меньше).
• Большое количество (5 HDD, 1 FDD и 2 SATA) разъемов и хорошие длинные провода.
• Наличие выключателя на корпусе и возможность работать от сети 110V.
• Пассивный модуль PFC (Power Factor Correction) .
• Холодный выхлоп.
• Цена (адекватное соотношение цена/качество).

минусы:

• 1 FDD разъем. Этот блок питания, возможно, позиционируется для установки в корпуса серии Q (хотя по официальной информации им комплектуются серии S, C, V и Z), так что больше ему просто не надо.
• Отсутствие таходатчика.
• Неудобное расположение разъемов на шлейфах: сначала SATA питание, потом два молекса питания PATA дисков. Длины проводов (не смотря на то, что они длинные) может и не хватить до нижних отделений корзины HDD.
• Завышен выход +5В и +12В (возможно, глюк данной партии).

NB! OEM FSP350-60PN

Как-то странно завышены выходы по +5В и +12B. Как появится новая партия - так уточню.

^наверх

IW-P430A2-0

Итого: плюсы

• Тихий (присутствует функция Noise Killer).
• Холодный выхлоп (2 вентилятора).
• Отличная стабильность.
• Цена (адекватное соотношение цена/качество).
• Большое количество разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать от сети 110V.
• Проволочные решетки вентиляторов

минусы:

• Отсутствие таходатчика.

...Б.П. понравился. Понравился так же, как и вся серия блоков IW-P. Но IW-ISP430J2-0 всетаки чуть тише.

^наверх

Chieftec

Сайт производителя

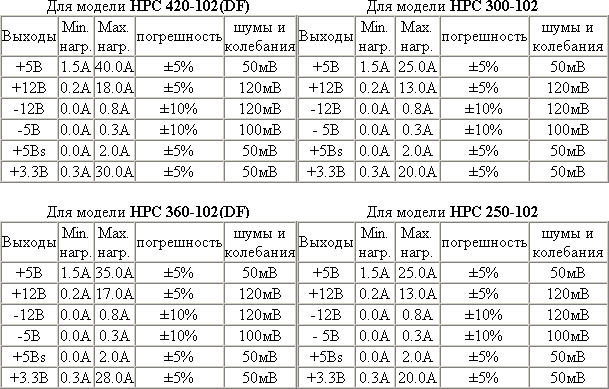

Выходные параметры:

Основные параметры:

• 420Вт / 360Вт / 300Вт / 250Вт макс
• Номинальная нагрузка: 68% от максимальной
• Наработка на отказ (MTBF): 100тыс. час при 75% нагрузке и 25°С
• Сеть: 47-63 Гц, 115-230 В (при наличии в модели переключателя напряжения)
• Размеры: 150 x 140 x 86 мм

Виды тестирования при сборке:

• 100% HI-POT and ATE Function test
• 100% BURN-IN and AC INPUT cycled on/off

Сертификаты для моделей

При подготовке материала использовались иллюстрации и технические характеристики с сайта производителя.

^наверх

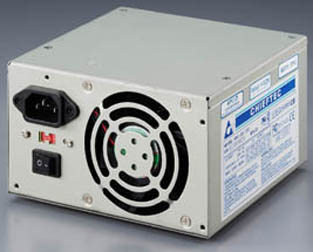

HPC-360-102

Итого: плюсы

• Низкие шум и вибрация, управление скоростью вентилятора (low noise fan control).
• Стабильность.
• Цена (адекватное соотношение цена/качество).
• Большое количество (7 HDD;2 FDD) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать в 110V сети.
• Наличие таходатчика.
• Проволочная решетка.
• Защита по к.з. всех выходов (отключение).
• Защита по перегреву (100 - 105 °С). Мой отключился на 110 °С.

минусы:

• Горячий выхлоп (опыт показывает, что для Chieftec’ов это норма).

NB! OEM HPC-360-102

...все в этом блоке хорошо, да только температурный режим смущает: 75-80 градусов - это норма, а 90-100 уже почти недостижимый потолок. Может так надо? :)

^наверх

HPC-360-102DF

Итого: плюсы

• Низкие шум и вибрация, управление шумом вентилятора (low noise fan control).
• Стабильность.
• Цена (адекватное соотношение цена/качество).
• Большое количество (7 HDD, 2 FDD) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать в 110V сети.
• Наличие таходатчика.
• Проволочные решетки.
• Два 80*80*25 вентилятора.
• Защита по к.з. всех выходов (отключение).
• Защита по перегреву (100 - 105 °С). Мой отключился на 100 °С.

минусы:

• Горячий выхлоп (опыт показывает, что для Chieftec’ов это норма).
• Очень маленькие радиаторы, размеры которых отчасти компенсируются двумя вентиляторами.

NB! OEM HPC-360-102DF

... не скажу, что данный Б.П. холоднее своего одновентиляторного собрата, просто одновентиляторный тянет воздух спереди, а двухвентеляторный из-под себя.

^наверх

HPC-300-102 "NB"

Итого: плюсы

• Низкие шум и вибрация, прорези в нижней части корпуса блока.
• Цена (адекватное соотношение цена/качество).
• Большое количество (5 HDD, 2 FDD) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать в 110V сети.
• Защита по к.з. всех выходов (отключение).
• Холодный выхлоп.

минусы:

• Рубленная решетка вентилятора.
• Люфты корпуса (но металл толстый).
• Часть вентиляционных отверстий перекрыта изолирующей пластиковой пластиной.

NB! OEM HPC-300-102

...средний блок для среднего компьютера. Характеристики заявленные тянет, имя Бренда на борту несет - хорошее решение для офисной или не слишком мощной домашней машины.

^наверх

HPC-520-302DF

Итого: плюсы

• Низкие шум и вибрация, управление скоростью вентилятора (low noise fan control) (2 вентелятора 80*80*25 и 90*90*25).
• Отличная стабильность.
• Цена (адекватное соотношение цена/качество).
• Большое количество (8 HDD;4 FDD) разъемов и длинные хорошие провода.
• Наличие выключателя на корпусе и возможность работать в 110V сети.
• Наличие таходатчика.
• Проволочные решетки.
• Активный модуль PFC (Power Factor Correction).
• Защита по к.з. всех выходов (отключение).
• Защита по перегреву (100 - 105 °С). Мой отключился на 110 °С.

минусы:

• -

NB! OEM HPC-520-302DF

...впечатления от данного Б.П. самые приятные. Его и домой можно, и в сервер начального уровня. Имеется retail комплектация (упаковка, шлейфы, переходники).

^наверх

GoldenPower

^наверх

GP 300W-B "NB"

Итого: плюсы

• Низкие шум и вибрация. Вроде бы присутствует регулятор вращения оборотов.
• Цена (очень низкая).
• Наличие выключателя и разъема для подключения монитора на корпусе.
• Холодный выхлоп.

минусы:

• Рубленная (очень грубая) решетка вентилятора.
• "Бумажный" металл корпуса.
• Люфты корпуса - при достаточном усилии блок поддается деформации кручения по оси симметрии.
• Ужасные по качеству и длине провода и разъемы. Молексы питания PATA устройств вставляются через силу.
• Обратите внимание на заявленные токи по шинам +3.3V и +5V :)
• Без комментариев

...ну что я могу сказать? :) Качество проводов, напряжений и сборки посредственное, но не хуже, а порой даже и лучше большинства блоков питания данной ценовой категории.

^наверх

Super Power

Сайт производителя

^наверх

200X "NB"

Итого: плюсы

• Низкие шум и вибрация. Вроде бы присутствует регулятор вращения оборотов (Нечто терморезистороподобное висит в корпусе на расстоянии пяти миллиметров от радиатора. Больше семи вольт на вентилятор не приходит, но если прижать нечто к радиатору, то начинает поступать 10-11 вольт).
• Цена (очень низкая).
• Наличие разъема для подключения монитора на корпусе.
• Холодный выхлоп.
• Рубленная, но с большой площадью отверстий, решетка вентилятора.

минусы:

• Люфты корпуса - при достаточном усилии блок поддается деформации кручения по оси симметрии.
• "Бумажный" металл корпуса.
• Ужасные по качеству и длине провода.
• Завышен выход +12В.

... добавить к "Итого" нечего.

^наверх

3R System

Сайт производителя

^наверх

3R System Dynamic RPS 300

Итого: плюсы

• Приемлемый уровень шума и низкая вибрация.
• Цена (вместе с корпусом).
• Наличие выключателя на корпусе.
• Достаточно холодный выхлоп.
• Проволочная решетка вентилятора.
• Хорошие провода, только вот все 6 молексов питания PATA устройств размещены на двух шлейфах.

минусы:

• Завышен выход +5В и +12В (блок работал на не характерно высоких для него нагрузках).
• Отсутствие управления оборотами вентилятора.
• Несколько смущает заявленный ток по шине +12V (даже для 250-ваттников рекомендовано 13A).

NB! OEM Sun Pro Electronics KY350ATX

...данный блок питания был взят из корпуса 3R System R101. Под таким именем он наверняка отдельно не продается, зато как KY350ATX его купить вполне возможно (очевидно, как 350W модель). Б.П. специально тестировался по полной, ибо его хозяин утверждал, что блок ни сколько не уступает блоку IW-P300A2-0 от InWin. Пришлось "открывать глаза". Итог: для домашней машины средней мощности (один HDD, питание процессора от +5V) этот блок вполне подходит, для офиса - вряд ли, т.к. ставить в офис корпус R101 несколько неоправданно. Еще раз о проводах - провода сечением 18AWG возможно применены не для улучшения, а от безысходности, т.к. нагрузку 4-х разъемов (1FDD, 3HDD) провода сечением 20AWG могут просто не выдержать. В общем, впечатления противоречивые.

^наверх

DV

^наверх

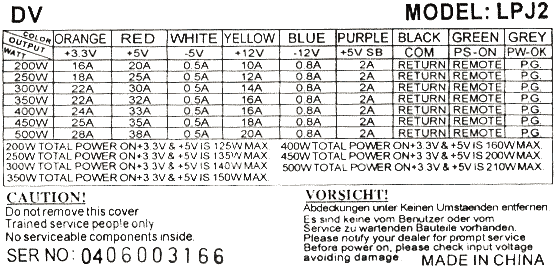

DV LPJ2 "NB"

Итого: плюсы

• Явных плюсов не отмечено

минусы:

• Очень горячий выхлоп.
• Очень шумный вентилятор.
• Нагрев проводов при работе (плохие провода и молексы).
• "Бумажное" железо.
• Нестабильность в работе.

Пожалуй, единственным плюсом данного блока является то, что он маленький (120х90х150мм)... в остальном, он производит очень неприятное впечатление.

^наверх

DV LPJ2-20 "NB"

Итого: плюсы

• Относительно крепкий металл корпуса.

минусы:

• Очень горячий выхлоп.
• Очень шумный вентилятор.
• Нагрев проводов при работе (плохие провода и молексы).
• Нестабильность в работе.
• Приклеенная вверх ногами этикетка.

Маленький (120х90х150мм), относительно крепкий и нестабильный блок.

^наверх

Delta Electronics

Сайт производителя

^наверх

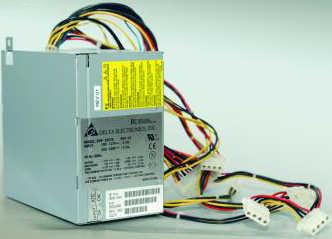

DPS-300TB-1 "NB"

Итого: плюсы

• Тихий (присутствует функция управления оборотами вентилятора).
• Холодный выхлоп.
• Пассивный PFC.
• Отличная цена! (~$18)
• Стабильность.
• Наличие переключателя 110/220V.
• Необычная перфорированная решетка с большой площадью отверстий, но при этом очень прочная.
• Рабочая защита от К.З. и перегрузки (выключение).
• Отличные провода и разъемы.

минусы:

• Слабое охлаждение корпуса.
• Сигнал PowerGood (серый провод) подается только в момент включения. С некоторыми материнскими платами придется впаивать резистор 50-100КОм между серым (PowerGood) и красным (+5V) проводом.

Единственным минусом этого блока является его очень слабый вклад в общую вентиляцию корпуса, а в остальном только позитивные эмоции.. и даже небольшая неприятность с PowerGood не в состоянии их испортить.

^наверх

DPS-300TB (for HP) "NB"

Итого: плюсы

• Тихий (присутствует функция управления оборотами вентилятора).
• Холодный выхлоп.
• Пассивный PFC.
• Стабильность.
• Отличная цена! (Вместе с корпусом и дисководом)
• Рабочая защита от К.З. и перегрузки (выключение).
• Отличные провода и разъемы.

минусы:

• Слабое охлаждение корпуса.
• PowerGood аналогично предыдущему блоку.

Внутри идентичен предыдущему блоку (некоторые детали и модуль PFC целиком производства Lite-On), отличается только внешне, взят из корпуса от HewlettPackard, чем обусловленны некоторые особенности.. будьте внимательны, покупая приличные корпуса от HP с блоками питания и дисководами по удивительно низкой цене!

^наверх

DPS-300PB-1 "NB"

Итого: плюсы

• Тихий (присутствует функция управления оборотами вентилятора).
• Холодный выхлоп.
• Пассивный PFC.
• Стабильность.
• Отличная цена! (~$18)
• Рабочая защита от К.З. и перегрузки (выключение).
• Отличные провода и разъемы.
• Возможность работы в сети 110/220V.

минусы:

• Слабое охлаждение корпуса.
• Несколько завышен (зато стабилен) +3.3V выход, но был протестирован только один такой блок.

Если честно, я в них запутался. Но у этого блока с PowerGood проблем нет.

^наверх

DPS-300TB-2 "NB"

Итого: плюсы

• Тихий (присутствует функция управления оборотами вентилятора).
• Холодный выхлоп.
• Пассивный PFC.
• Стабильность.
• Отличная цена! (~$18)
• Рабочая защита от К.З. и перегрузки (выключение).
• Отличные провода и разъемы.

минусы:

• Слабое охлаждение корпуса.

Проблем с PowerGood нет.

^наверх

Gembird

^наверх

Gembird 500W

Итого: плюсы

• PFC модуль.
• Цена.
• Наличие разъема подключения монитора
• Достаточно холодный выхлоп.
• 2 вентилятора.
• Наличие Fancontrol.
• Проволочная решетка вентилятора.
• Хорошие провода: пучок проводов питания материнской платы в капроновой оплетке. Только вот все 8 молексов питания HDD/FDD устройств размещены всего на двух шлейфах.

минусы:

• Слышимый шум.
• Всего 2 шлейфа с молексами питания HDD/FDD.

^наверх

Благодарности

• Компании "Цифровые системы" за предоставленные для тестирования блоки питания.
• Участникам форума Radeon.ru и лично модератору раздела "Корпуса и блоки питания, Виноградову Николаю (U-Nick).

Вёрстка:
Александр Ефимов (IdeaFix)
